Вытяжные шкафы

Вытяжной шкаф с откидной створкой и раковиной предназначен для проведения лабораторных опытов, анализов, различных экспериментов, а также хранения материалов и принадлежностей, необходимых для работы на участках и в цехах заводов и промышленных предприятий.

При разработке конструкторской документации изделия, учитывались требования ГОСТ 22360-95 «Шкафы демонстрационные и лабораторные вытяжные». Изделие прошло технические испытания на стенде изготовителя.

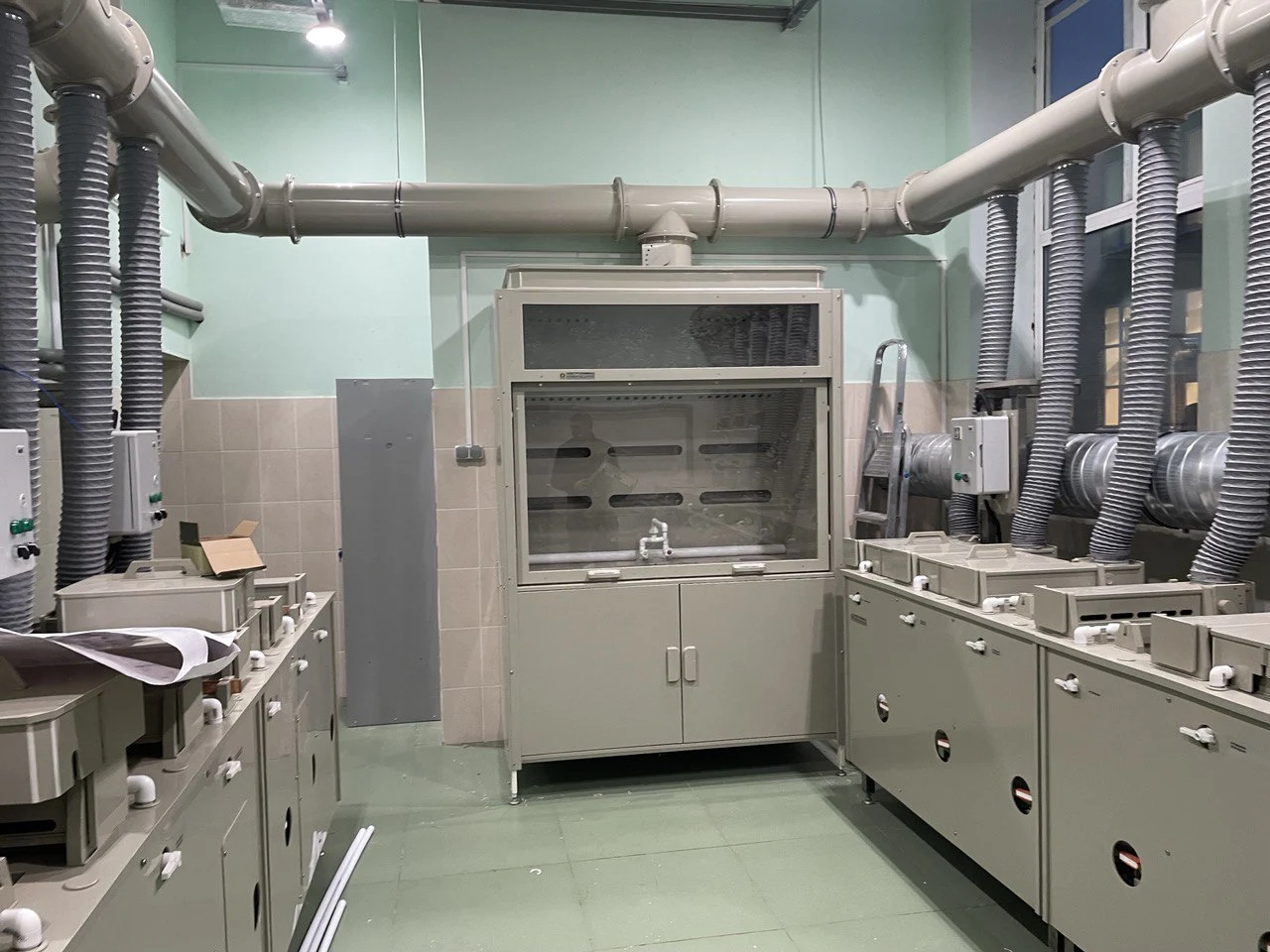

Вытяжной шкаф должен размещаться в специальном лабораторном помещении, оборудованном приточной и вытяжной вентиляцией, водопроводом, канализацией, соответствующей Правилам техники безопасности и производственной санитарии. Помещение, в котором используется Шкаф, должно быть обеспечено общеобменной вентиляционной системой.

Вытяжной шкаф выпускается в климатическом исполнении – УХЛ, категории-4,2 для работы в районах с умеренным и холодным климатом, в капитальных помещениях, при отсутствии воздействия прямой солнечной радиации и атмосферных осадков, ветра, песка и пыли наружного воздуха по ГОСТ 15150-69.

Требования к запыленности атмосферы и ее составу должны соответствовать группе условий эксплуатации -1, типу атмосферы –II по ГОСТ 15150-69.

Условия эксплуатации:

- диапазон температур помещения эксплуатации °С от+10 до +35;

- относительная влажность % не более 80 при 25° С;

- атмосферное давление кПа от 84 до 106,7.

Конструкция и подключение.

Вытяжной шкаф – устройство местной вытяжной вентиляции, защищающее персонал от вредных газов, паров или пыли, и обеспечивающее ему максимальную безопасность. Изделие предназначен для проведения лабораторных анализов. Изготовлен из материалов, стойких к химическому воздействию.

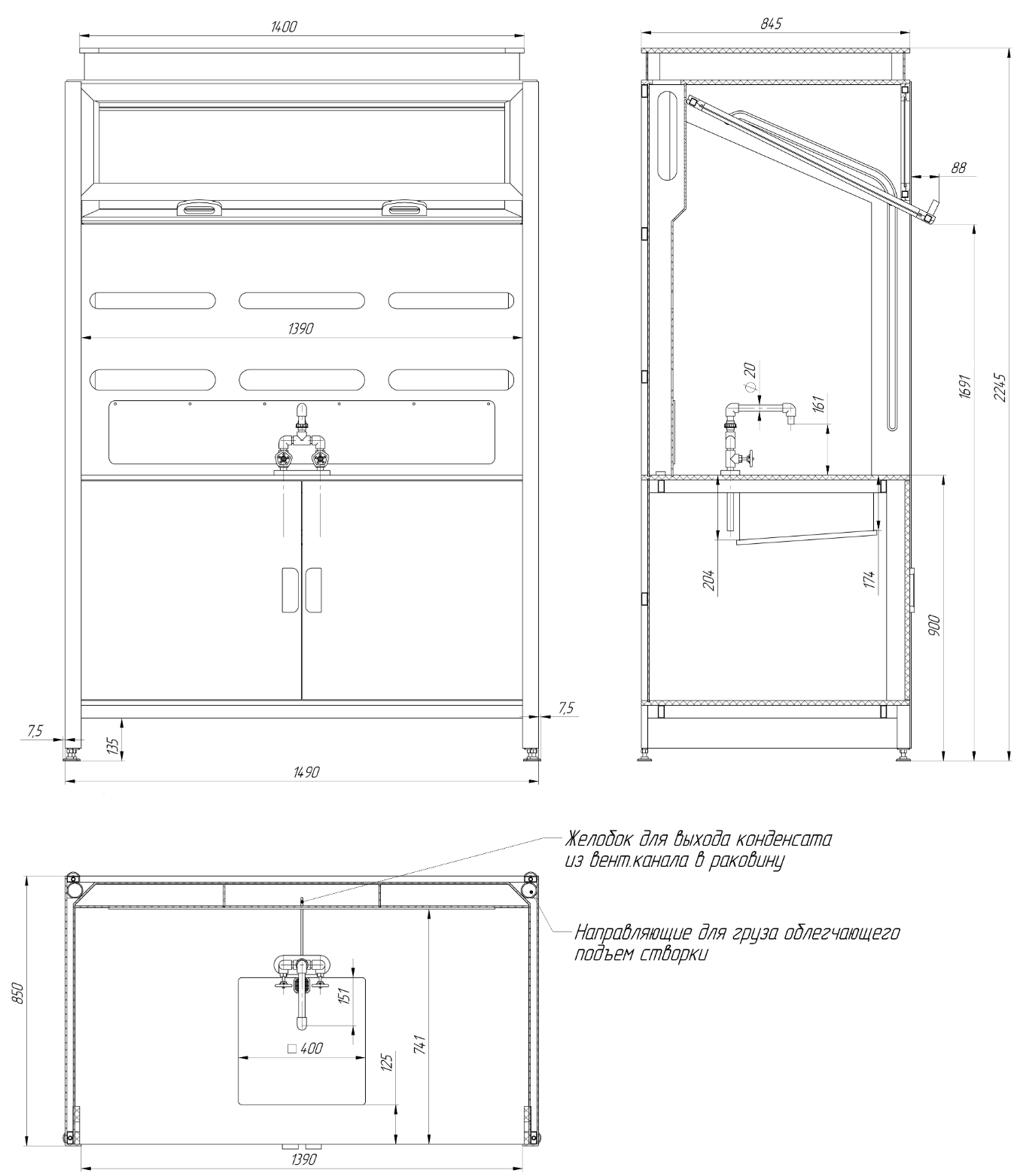

В целях обеспечения удобства проведения работ и безопасности сотрудников, изделие божет быть оснащено раковиной с наклонным дном и переливом, а также подвижными створками со стеклом. Для удобства обслуживания вентиляционной системы вытяжного шкафа на задней панели располагается съёмная крышка для прочистки вентиляционного канала. Для хранения химических реактивов и посуды в нижней части вытяжного шкафа предусмотрены распашные дверцы.

Подача воды организуется из общей водопроводной системы предприятия. Очистка загрязненной воды осуществляется в очистных сооружениях для стоков промывных вод.

Подключение вентиляционной системы к вытяжному шкафу осуществляется путем присоединения вентиляционного воздуховода к крышке короба в верхней части шкафа в удобном для монтажа месте.
